メッセージフォーマットの設定

フォーマットは、メッセージのペイロードに使われるメッセージプロトコルのタイプを示します。

以下の章では、可能なすべてのフォーマットタイプの概要を説明します。

Tricentis Tosca 11.1では、メッセージフォーマットの設定は不要となりました。OSVがメッセージのフォーマットを自動的に検出します。

サービスポートでフォーマットを指定する方法については、こちらをご覧ください。see chapter "サービスポートの作成および編集"

OSV には以下のフォーマットタイプがあります。

Auto

「Auto 」では、システムが自動的にフォーマットを選択します。メッセージのペイロードがフォーマットを定義します。

Tricentisは「 Auto 」フォーマットを選択することを推奨しています。

メッセージにペイロードがない場合は「 None 」を選択します。

「 Json 」を選択すると、メッセージがJSON形式に変換されます。

「 URLエンコード」を選択すると、メッセージがURLエンコードされたキーと値のペアに変換されます。

キーと値のペアはアンパサンド(&) で区切られます。キーと値は等号（=）で区切られます。

customerId=D200906&shopId=A1&paymentType=CCARD&amount=349.00

「 xml 」を選択すると、メッセージがXML形式に変換されます。

XML名前空間を定義するには、 NamespaceURI テクニカルパラメータを設定し、それぞれのModuleAttributeの NamespaceURI パラメータの値を定義します。

シナリオで名前空間の明示的接頭辞を定義することもできます。

明示的接頭辞では、メッセージ要素の接頭辞と名前空間を指定する必要があります。メッセージ、またはその上位のメッセージ要素のいずれかを定義できます。

プレフィックス宣言の値を変更する場合は、モジュールの DefaultValue も変更する必要があります。

文字列と XMLタグは、メッセージのCDATAセクションでテキストとして解釈されます。

XML ルートエレメントと共にCDATAエレメントを含む受信メッセージの場合、 Xml CDATA フォーマットは <[CDATA[]]> タグを削除します。

例：次の受信メッセージの式は、

<hi>
<![CDATA[<content>hello world!</content>]]>
</hi>

次のように変換されます。

<hi>
<content>hello world!</content>
</hi>

送信メッセージの場合、システムは < [CDATA[]]> タグを、XPathに基づいて CdataPath パラメータに追加します。

パラメータ CdataPath

記録済みメッセージをTosca Commanderにインポートすると、システムはテクニカルIDパラメータ CdataPath を作成します。

値は要素への簡略化されたXPathであり、これは変換前はCDATAセクションの一部でした。

上記の例では、 CdataPath/hi です。

XPath は XML ドキュメント内の有効なノードを指す必要があります。下の最初のノードは <[CDATA[]]> タグで割り当てられます。

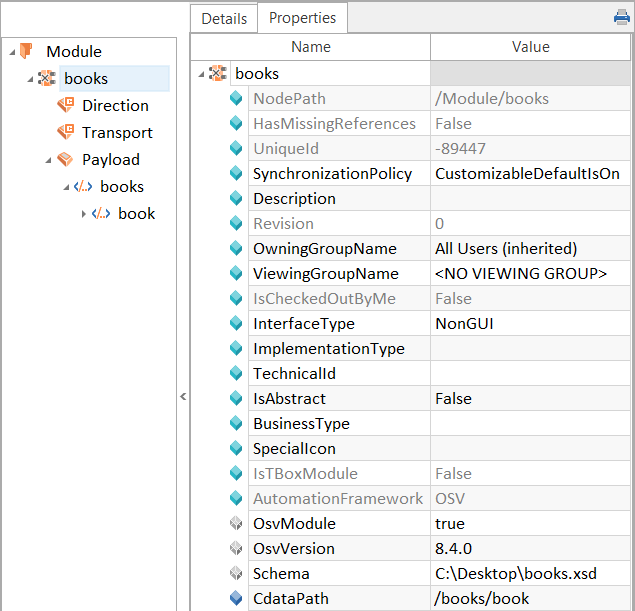

CdataPath パラメータ

例：ノードは、 <[CDATA[]]> タグで CdataPath に基づいて割り当てられます。以下の式

<books>
<book>
<title>XY</title>
<author>WZ</author>
</book>
</books>

は次のように変換されます。

<books>
<book>
<![CDATA[<title>XY</title>]]>
<author>WZ</author>
</book>
</books>

CdataXmlDefinitionパラメータ

記録済みメッセージをTosca Commanderにインポートすると、システムはテクニカルIDパラメータ CdataXmlDefinition を作成します。

XML 宣言が存在する場合、値は XML 宣言となります。

例：以下の式

<hi>
<![CDATA[<?xml version="1.0" encoding="utf-8"?><content>hello world!</content>]]>
</hi>

は次のように変換されます。

<hi>
<content>hello world!</content>
</hi>

パラメータ CdataXmlDefinition には、値 <?xml version="1.0" encoding="utf-8"?>;が含まれています。
