Scenariosまたはシナリオテンプレートを視覚化する

Tosca Commander内のシーケンスフロー図は、Scenariosまたはシナリオテンプレートの進行状況をマップします。

お客様のシナリオは、 Tosca Commander 内のTestCasesセクション（青）にあります。シーケンスフロー図にアクセスするには、次の手順を実行してください。

1. シナリオをクリックしてください。

2. シーケンスフロー図のタブを選択してください。タブにはシーケンスフロー図が表示されます。

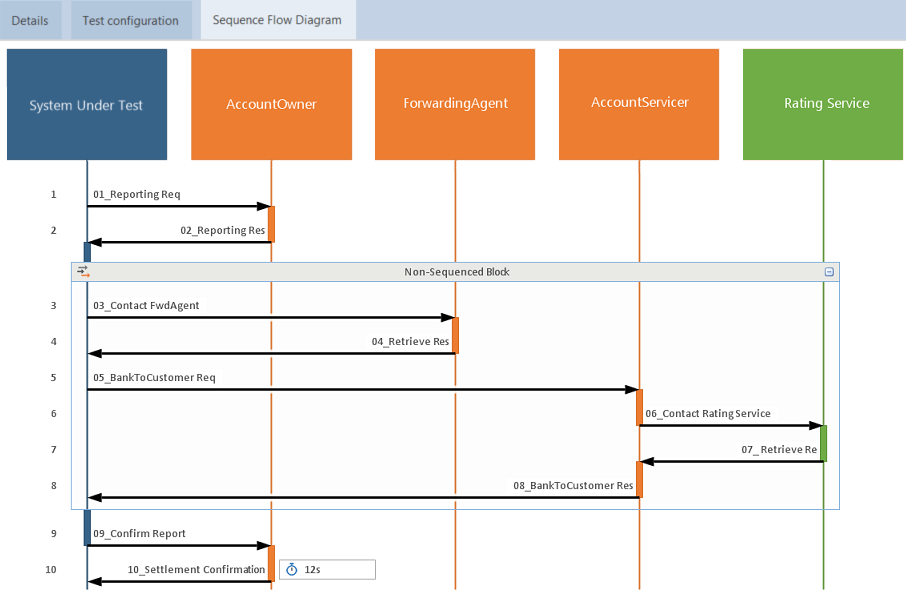

シナリオに関係するシステムは、異なる色で描かれています。

• 青：テスト中のシステム。

• オレンジ：仮想化システム。サービスポートを定義していない場合、シーケンスフロー図はAPI リソースを表示します。

• 緑：外部システム

メッセージは、システム間の矢印として描かれており、それぞれの矢印の上にはメッセージ名が記載されています。この矢印が送信者から受信者を指しています。

Non-Sequenced Block のメッセージはフレームで囲まれます。

スケジュールされたメッセージの横にある時計のシンボルは、メッセージがいつ送信されるかを示しています。

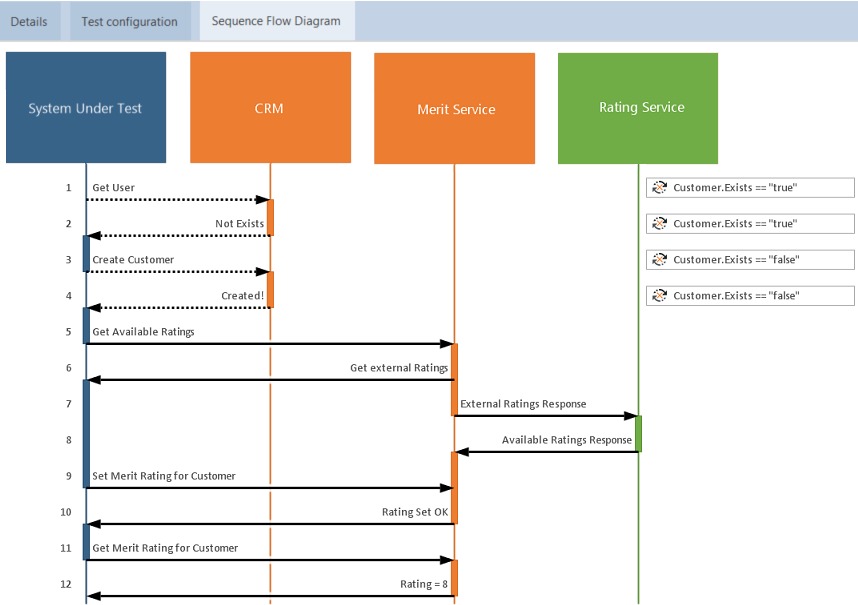

シナリオ・テンプレートは、さらなるアイテムを提供します。

条件を含むメッセージは点線矢印で描かれています。右側の追加フィールドには、メッセージの条件が表示されます。

シーケンスフロー図ビューの変更方法

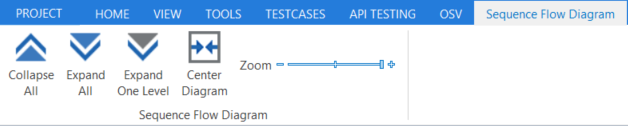

シーケンスフロー図メニューには次のオプションがあります。

オプション	説明
すべてを折りたたむ	現在選択されているノードを、その直下にあるすべてのブロックとフォルダを含めて折りたたみます。
すべてを拡張	現在選択されているノードを、その直下にあるすべてのブロックとフォルダを含めて拡張します。
１レベルを拡張	現在選択されているノードの直下にあるノードのすべてのブロックとフォルダを拡張します。
センターダイヤグラム	チャートを中央に配置します。
ズーム	チャートを上下に拡大縮小します。

これらのオプションに加えて、＋と - を使用して、チャート内のノードを展開または折りたたむこともできます。

シーケンスフロー図 でシナリオを変更する方法

シナリオ内の項目を選択するには、以下のオプションのいずれかを使用します。

• ツリービューのメッセージまたはブロックをクリックします。対応する項目はシーケンスフロー図でハイライト表示されます。

• シーケンスフロー図のメッセージ、フィールド、ブロックをクリックします。対応する項目はツリービューでハイライト表示されます。

標準機能に加えて、シーケンスフロー図でシナリオに次の変更を加えることができます。

シーケンスの変更：ドラッグ＆ドロップを使用してメッセージやブロックの位置を変更します。

メッセージ名の変更：メッセージの名前をダブルクリックします。

値の変更：フィールドのテキストをダブルクリックします。

方向の指定：メッセージを右クリックし、コンテキストメニューから「方向を設定する」を選択します。必要な方向を選択し、「 OK 」を押して確定します。

送信時刻のスケジュール：送信メッセージを右クリックし、コンテキストメニューから「スケジュールを作成する」を選択します。必要な時間を定義します（see chapter "値の編集"）。

サービスポートの指定：メッセージを右クリックし、コンテキストメニューから「サービスポートを設定する」を選択してください。ドロップダウンメニューから必要なサービスポートを選択し、「 OK 」を押して確定します。

ブロックの削除：ブロックを右クリックし、コンテキストメニューから「周囲のフォルダを削除する」を選択します。
