テーブルツリー

テーブルツリーには、ツリーと同様にツリーノードがありますが、各ツリーノードに関連するデータを示す多数の列を持つこともできます。テーブルツリーは、Tosca TBoxの単一行構文または階層構造を使用して自動化できます。

シングルラインビュー

Tosca XScan でスキャンすると、Toscaは自動的にテーブルツリーを作成します。

矢印 -> を区切り文字として使用し、関連するツリーノードへのパスを指定することで、テーブルツリーを操縦できます。

この例では、エンジンはテーブルツリーからエントリ Item 3 を選択します。

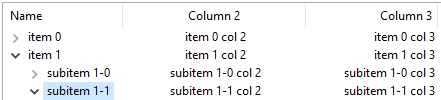

テーブルツリー構造は以下のようになります。

パスを指定してテーブルツリーエントリを選択

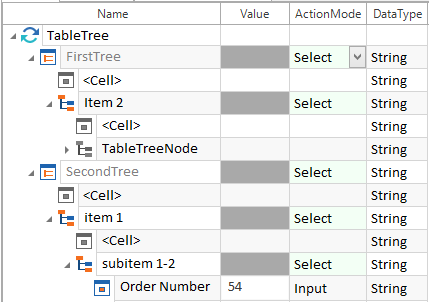

テーブルツリー制御は、ツリーノードとセルで構成されます。デフォルトでは、各ツリーノードには、ツリーノードとセルが子として含まれています。

テーブルツリーの構造

テーブルツリーでのツリーノードのステアリング

ツリーノードに対し、一般的なプロパティに加え、次のプロパティを確認できます。

プロパティ	説明
選択済み	エントリが選択されているか選択解除されているかを指定します。

構造化されたテーブルツリーを操縦したい場合は、テーブルツリーに対して ActionMode Select を指定する必要があります特定のツリーノードを操縦するには、そのツリーノードより上の階層にあるすべてのエントリに対して ActionMode Select を指定する必要があります。

以下の表は、ツリーノードで使用可能なすべてのActionMode の一覧です。このプロパティがテストステップの値で指定されていない場合、システムはデフォルトプロパティ列にリストされているプロパティを使用します。

ActionMode	Value	Default property	説明
Input	x, X <Mouse action>	Selected	エントリーを選択します。エントリに対してマウス操作が行われます。
Verify	TRUE, False, <Property>	Selected	これは値かプロパティのどちらかを検証します。
バッファ	<Buffer name>	選択済み	エントリが選択されている場合は値 TRUE が保存され、選択されていない場合は False が保存されます。
選択する	なし	選択済み	エントリーを選択します。

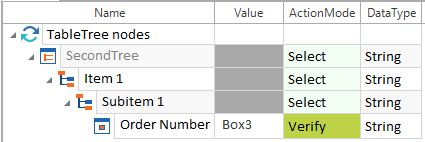

この例では、エンジンがテーブルツリーのツリーノードサブアイテム 1 の Order Number 列の値を確認します。

テーブルツリーのセル内の値を確認

テーブルツリーのセルのステアリング

セルを識別して入力するには、次のオプションを使用できます。


	説明

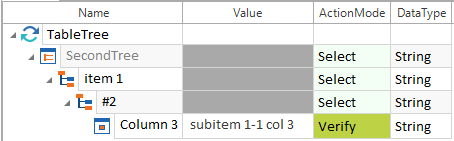

<Cell>	列名: 使用可能な名前はヘッダーで定義されます。 1$：テーブルの最初のセルを操縦します $<n> ：ドル記号を接頭辞として使用する行または列の番号 <n> の値は、行番号または列番号に置き換える必要があります。セルの値は値列で指定することもできます。 $last: 行または列の最後のセルを操作します。
